TNTlite用ＤＥＭ切り出しソフト

標高，地上・地下開度 bil／hdr形式ファイル出力   　このソフトによるDEMと地上・地下開度グリッドデータは，TNTlite使うためデータサイズを５６０×５６０に制限していますが，出力ファイルはbil／hdr形式であるので，TNTlite以外のGISソフトでもインポート可能です。 　　ソフト　kaido_H.zip　をＤＬしてください。 １．数値地図 　「国土地理院数値地図５０ｍメッシュ（標高）」データは，国土地理院刊行１／２５０００地形図の等高線をベクトル化し，計算によって求めた数値標高モデル（ＤＥＭ：Digital Elevation Model）デ−タで，２次メッシュを経度方向及び緯度方向に200等分して得られる各区画（1/200細分メッシュ，２万５千分１地形図上約２�o）の中心点の標高値が記録されている。標高点間隔は緯度（南北）方向で1.5秒，経度（東西）方向で2.25秒となり，実距離では約50ｍとなっている。 ２．TNTlite用ＤＥＭ切り出しソフト 　Free版のTNTliteの扱えるラスターデータの大きさは５６０×５６０で，国土地理院数値地図５０ｍメッシュでの範囲は1/25000地形図３×３枚程度の範囲となる。 「国土地理院数値地図５０ｍメッシュ標高」データを利用するためには，TNTlite利用可能ラスターサイズ（５６０×５６０）にデータを切り出すとともに，そのファイル形式を変換する必要がある。 ３．ソフト使用法 　解答後kaido_H.exeを適当なフォルダーにコピーする。　←　ソフト起動後作成されたデータはkaido_H.exeが置かれたフォルダーに作成される。 　�@kaido_H.exe起動。 　�Apass:?　 パスワード入力　 　�Bグリッドサイズ：　１〜３入力。（画面注釈参照） 　　　５０ｍ　：５０ｍメッシュ標高利用。高精度，約２５�q四方 　　　１００ｍ：５０ｍメッシュの１／２圧縮。精度中，約５０�q四方 　　　２００ｍ：５０ｍメッシュの１／４圧縮。精度低，約１００�q四方 　�C切り出す範囲の中心位置：緯度，経度。 　�Dヌル値指定：海域など標高値のない場合の割り当て数値。 　�E出力ファイル名 　以上の設定で処理開始。以下のデータファイルが作成される。 　標高データ　　：Shikoku50_H.bil, Shikoku50_H.hdr 　地上開度データ：Shikoku50_chijo.bil, Shikoku50_chijo.hdr 　地下開度データ：Shikoku50_chika.bil, Shikoku50_chika.hdr ４． データのインポート 　TNTliteへのインポート：『高知大学数値標高データを利用した地形解析』テキスト参照 　SuperMapへのインポート

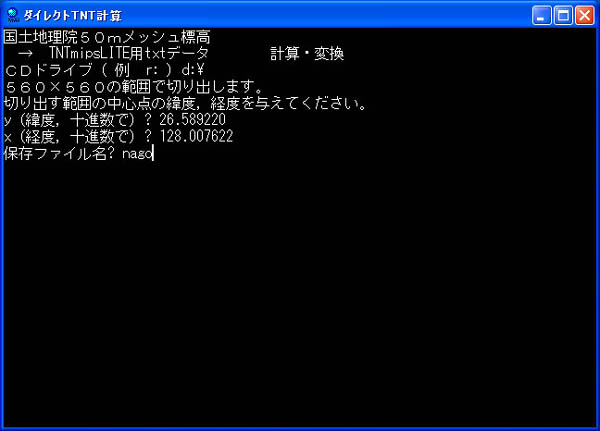

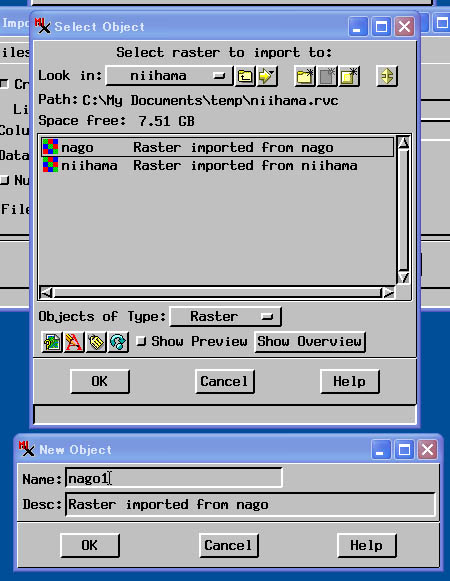

【旧版】　TNTlite用標高データ切り出し＆インポート  国土地理院５０ｍメッシュ標高　→　TNTmipsLITE　インポート １．プログラム　ダウンロード　CD50_TNTlite.zip　 ２．インポートプログラム起動 　�@ＣＤドライブ入力 　�Aデータ範囲の中心座標を入力 　　　TNTmipsLITEは扱えるデータ大きさに制限があります。入力した中心から５６０×５６０の範囲で切り出します。おおよその大きさは１／２５０００地形図３枚×３枚の範囲です。 　�Bファイル名を入力します。以上で処理開始です。 　この例では”nago.txt”【標高データ】と”nago_log.txt”【データをＧＩＳで利用するときに必要なデータ】の２ファイルを作ります。 　　　 *_log.txtファイルの内容は以下の通りです。 　　　  ３．ＴＮＴｍｉｐｓへのインポート 　�@TNTmipsLITEを起動 　�Aprocess／inport/export後，以下の画面に設定にする。 　　　 �Bファイルの選択 　　　 �Cパラメータの設定 　　*_log.txt　ファイルの内容を参照してください。０ 　　　 �Dプロジェクトファイル，オブジェクト名設定 　　　 �E表示とデータ確認 　Display／spacialDATA　→　２ＤDISPLAY　による。
