�X．メッシュデータを利用した数値計算

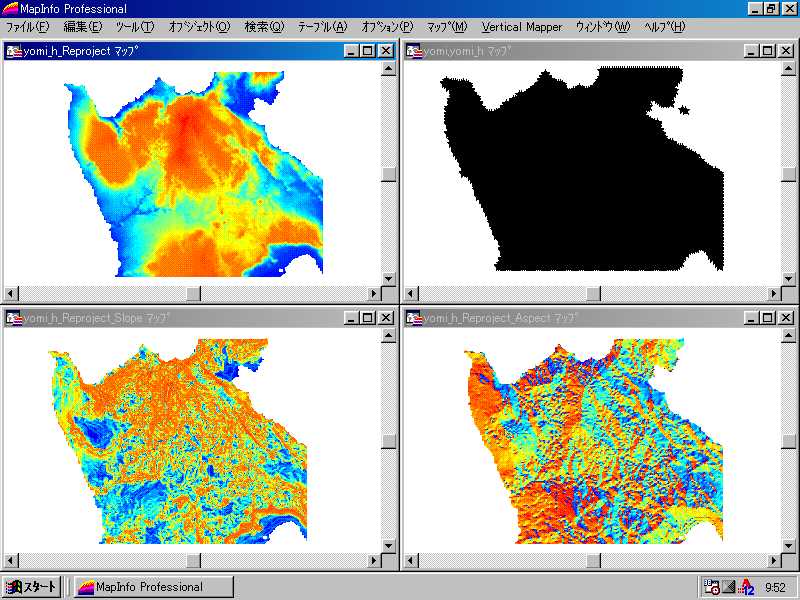

　�V章で解説したようにして作成した標高メッシュデータは，ＶｅｒｔｉｃａｌＭａｐｐｅｒの機能を利用すると，種々の機能が利用でき，特に数値標高データから，地形の傾斜と傾斜方向を簡単に計算表示することができる。図−１の右上は標高ポイントデータ，左上は作成したメッシュデータを表示したもの，左下は傾斜を計算し表示したもの，右下は傾斜方向表示したもの。

図−１　傾斜及び傾斜方向表示例

　また，�V章で解説したようにして作成した標高メッシュデータは，ソフトの機能を利用すると，テキストファイルとして，値を取り出すこともできる。（図−２）　このようにして得られた数値データを，プログラムを使って数値計算などに利用できる。さらに，その計算結果を，この形式でファイルに出力し，ＭａｐＩｎｆｏに読み込めば，作図などMapinfoが持っている種々の操作が可能となる。以下その例を挙げる。

図−２　標高メッシュデータ例（ＭａｐＩｎｆｏより出力）

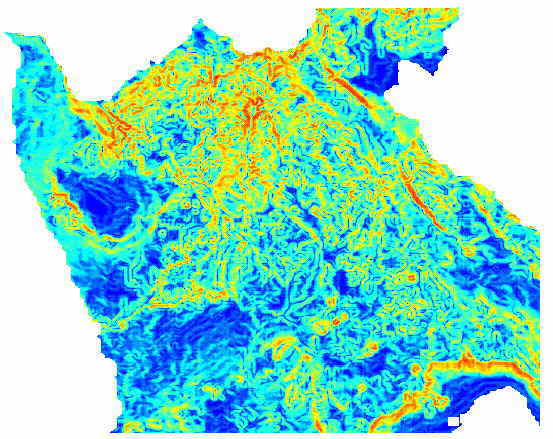

　図−３は，３０ｍ間隔のメッシュデータを利用して，その地点の傾斜を計算し（プログラムを作成），さらに，前述したファイル形式で書き出し，ＶｉｒｔｉｃａｌＭａｐｐｅｒにインポート後出力したものである。青色が平坦，赤に徐々に変化するに従って，傾斜が急になっている。

図−３　傾斜算出フィルター表示例

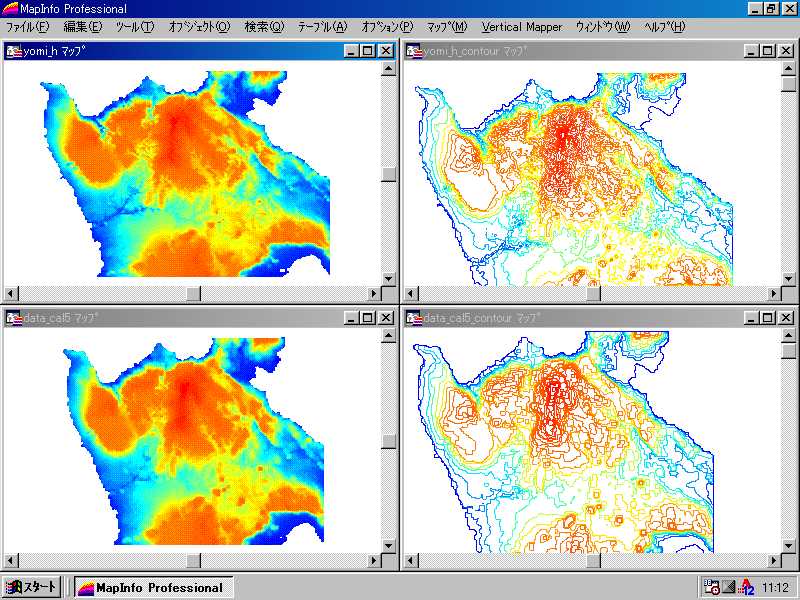

　図−４は，テキストファイル形式で出力されたメッシュデータを数値計算し作成した接峰面図である。図−３の作成手順と同様に出力した後，ソフトの等高線作成機能で，等高線図に変換した。

図−４　接峰面図と等高線図（下：接峰面図）

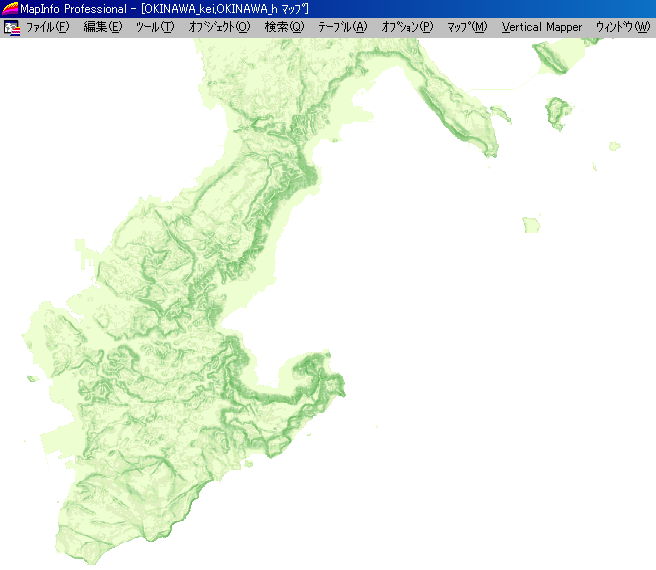

　図−５は，数値計算結果のメッシュデータをリージョン化し，Mapinfoの主題図作成機能を利用して作成した図である。

図−５　傾斜計算出力

参考文献
　　数値地図と汎用ソフトを利用した図化・解析
